Soket CDI Shogun : Fungsi Dan Warna Kabel

Soket CDI Shogun – CDI digunakan hampir pada semua sepeda motor tipe konvensional seperti suzuki shogun. Pada CDI shogun terdapat beberapa terminal yang sedikit berbeda dengan pin CDI pada sepeda motor lainnya. Lalu apa saja fungsi dari soket cdi shogun?

Walaupun memiliki bentuk yang berbeda, namun secara fungsi setiap terminal CDI pada suzuki shogun hampir sama dengan kendaraan yang lainnya. Setiap pin pada CDI dihubungkan dengan setiap elemen pada sepeda motor.

Pada intinya CDI atau capasitor discharge ignition pada suzuki shogun memiliki fungsi untuk memberikan arus ke koil hingga percikan bunga api dari busi dapat cocok dengan timming pembakaran. Dengan begitu proses pembakaran akan terjadi sesuai dengan kebutuhan mesin sehingga tenaga yang dihasilkan menjadi optimal.

Terminal CDI pada suzuki mempunyai warna kabel yang berbeda. Hal ini menjadi salah satu keunikan sepeda motor suzuki dengan sepeda motor merk lainnya. Selain itu CDI pada suzuki shogun memiliki beberapa kelebihan. Salah satunya adalah limiter pada cdi shogun 110 yang tinggi sehingga tenaga yang dihasilkan akan lebih maksimal.

CDI shindengen miliki suzuki ini mempunyai jumlah soket yang berbeda dengan sepeda motor lainnya. Terminal CDI suzuki shogun baik 110 maupun 125 cc memiliki terminal sejumlah 6. Oleh karena itu dalam proses perakitan harus memperhatikan fungsi dari setiap soket pada CDI. Untuk lebih jelas mengenai soket CDI shogun akan diulas lebih lengkap pada artikel berikut ini.

Baca Juga  Soket CDI Jupiter Z (Old, New, MX) : 24 Kabel Dan Ulasan

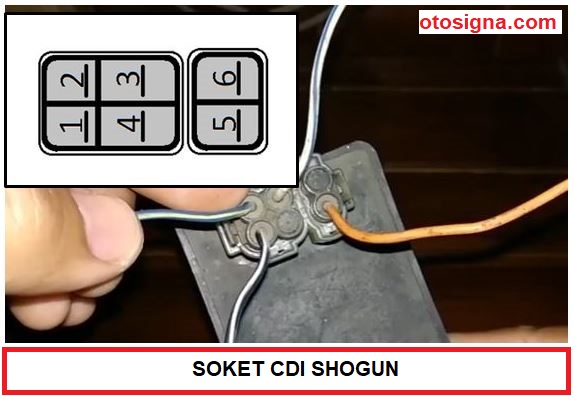

soket cdi shogun

Soket CDI Shogun

A. CDI Shogun 110

  1. Nomor 1 dihubungkan dengan massa atau grounding. Soket ini memiliki warna kabel hitam dengan garis warna putih.
  2. Nomor 2 dihubungkan dengan input pulser. Soket ini memiliki warna biru dengan garis warna kuning.
  3. Nomor 3 dihubungkan dengan koil pengapian. Soket ini memiliki warna putih dengan garis warna biru.
  4. Nomor 5 dihubungkan dengan input sumber sebesar 12 volt. Soket ini memiliki warna orange.

B. CDI Shogun 125

  1. Nomor 1 dihubungkan dengan massa atau grounding. Soket ini memiliki warna kabel hitam dengan garis warna putih.
  2. Nomor 2 dihubungkan dengan input pulser. Soket ini memiliki warna biru dengan garis warna kuning.
  3. Nomor 3 dihubungkan dengan koil pengapian. Soket ini memiliki warna putih dengan garis warna biru.
  4. Nomor 5 dihubungkan dengan input sumber sebesar 12 volt. Soket ini memiliki warna orange.

Diatas merupakan ulasan terkait soket CDI shogun. Semoga dapat menambah wawasan pengetahuan.
