Soket CDI Grand Atau Supra Series Dan Skemanya

Soket CDI Grand/Supra Series – Unit CDI jadi salah satunya elemen utama pada sepeda motor terhitung honda grand. Di dalamnya ada soket dengan beberapa pin atau terminal yang mempunyai peranan berbeda. Lantas apa peranan dari soket CDI grand?

CDI merupakan kepanjangan dari capasitor discharge ignition yang digunakan untuk mengendalikan percikan bunga api dari spull pengapian atau dari aki selanjutnya dilanjutkan pada koil dan busi motor. CDI akan dilengkapi dengan koil yang manfaatnya untuk menaikkan arus listrik yang semula cuman 12volt menjadi beberapa ribu volt.

Percikan api busi itu yang dipakai untuk membakar bahan bakar pada langkah usaha. Simpelnya peranan CDI untuk menyambungkan dan memutuskan arus yang mengalir ke koil pengapian sesuai dengan timing atau kebutuhan mesin.

Unit CDI pada honda grand mempunyai beberapa kecocokan dengan beberapa unit CDI yang digunakan pada sepeda motor honda yang lain misalnya:

  1. Star
  2. Astrea Sempurna
  3. Legenda
  4. Supra Series
  5. Revo
  6. Win 100

Pada unit CDI mempunyai beberapa soket atau terminal. Tiap pin CDI pada honda grand ini mempunyai peranan yang berbeda dan disambungkan ke sejumlah elemen lain pada sepeda motor. Oleh karenanya sampai terjadi kesalahan ketika merangkai atau memasang tiap pin CDI pada honda grand. Untuk lebih detilnya berikut merupakan ulasan mengenai skema CDI Grand dan soket CDI grand atau supra series.

Baca Juga  Soket CDI Smash : 5 Kabel Dan Ulasannya

Soket CDI Honda Grand / Supra Series

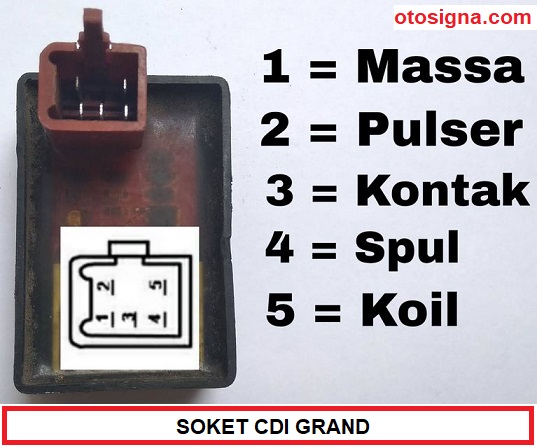

Pada soket CDI pada honda grand atau supra series benar-benar simpel yang hanya memiliki 5 soket atau terminal saja yaitu:

soket cdi grand

  1. Nomor 1 dihubungkan dengan input spul. Soket ini memiliki warna kabel hitam – garis merah.
  2. Nomor 2 dihubungkan dengan koil pengapian. Soket ini memiliki warna kabel hitam – garis kuning.
  3. Nomor 3 dihubungkan dengan input kunci kontak / ggnition switch. Soket ini memiliki warna kabel hitam – garis putih.
  4. Nomor 4 dihubungkan dengan massa / ground (-). Soket ini memiliki warna kabel hijau.
  5. Nomor 5 dihubungkan dengan pulser / pick up coil. Soket ini memiliki warna kabel biru – garis kuning.

Skema CDI Honda Grand / Supra Series

CDI pada Honda Grand atau Supra series disusun dari beberapa elemen elektronika seperti koil, dioda, dan resistor. Untuk lebih detilnya lihat pola CDI Grand atau supra berikut:

skema cdi grand
Di atas merupakan uraian mengenai soket CDI Grand atau Supra Series dan skema CDI Grand atau Supra series. Mudah-mudahan bisa menambahkan wacana pengetahuan.
