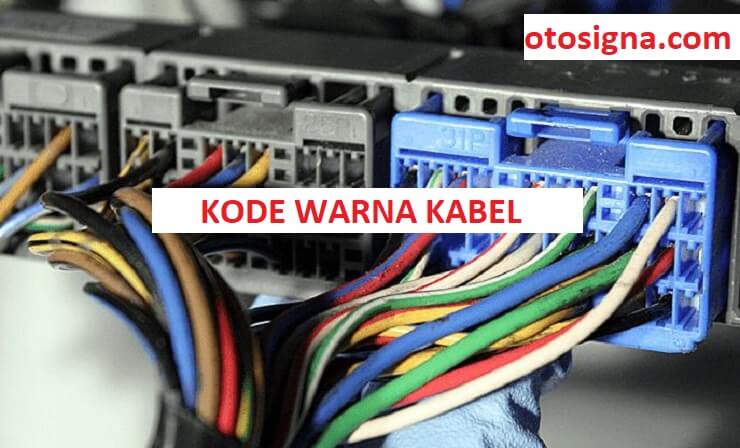

Kode Warna Kabel – Salah satunya elemen sebagai penyusun mobil ialah kabel yang dibedakan menjadi beberapa warna. Lalu apa saja kode warna kabel pada kelistrikan mobil?

Kabel pada mobil bahkan juga mempunyai fungsi yang berbeda, dimulai dari sebagai penyambung sampai pengirim signal. Berbagai jenis kabel ini digunakan dan disesuaikan tergantung dari fasilitas kendaraan. Coba bayangkan apabila membenahi permasalahan kelistrikan di mobil bila kabel-kabel yang dipakai cuman memakai satu warna kabel saja.

Oleh karena itu produsen biasanya menggunakan tanda warna kabel tertentu untuk mempermudah proses perbaikan. Selainnya tanda warna kabel, sering juga ditambah berbagai tanda lain.

Nach, untuk membandingkan beberapa fungsi itu, umumnya kabel mempunyai warna berlainan juga. Ada kabel yang diikuti dengan warna tunggal (satu warna saja) dan ada kabel dwi warna yang memakai kombinasi dua warna. Untuk ketahui arti kode warna kabel mobil dan perannya, silahkan baca pembahasan berkenaan kabel mobil di bawah ini.

kode warna kabel

Kode Warna Kabel Kelistrikan Mobil

Pemakaian warna kabel untuk keperluan instalasi kelistrikan pada suatu mobil pasti penting diingat. Karena ada saatnya kabel hancur karena terbakar atau digerogoti tikus yang bersarang di dalam mobil. Nach untuk menukarnya pasti kalian harus tahu kode warna kelistrikan mobil supaya tidak kebingungan penempatannya.

Berbicara berkenaan warna kabel kelistrikan mobil, seperti kita kenali. Di dalam serangkaian ini ada 2 buah jenis kabel yang umumnya dipakai yakni kabel dengan 1 warna dan kabel dengan 2 warna sebagai kodenya. Lantas apa beberapa warna kode kabel itu? berikut kami ringkasan selengkapnya di bawah ini.

Baca Juga  Cara Membersihkan Knalpot 2 Tak: 13 Cara Dan Ulasan

1. Kode Warna Kabel 1 (satu) Warna

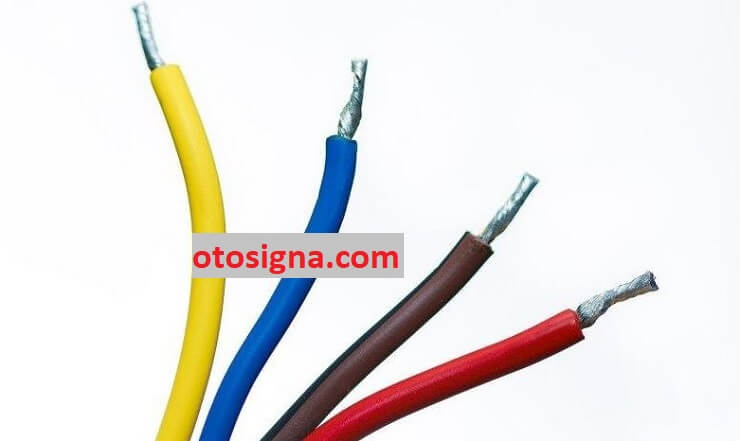

Kabel satu warna ialah kabel yang sisi pembungkus isolatornya cuman memiliki satu warna saja. Berikut kode warna kabel satu warna.

kode warna kabel

  • B : Black (hitam)
  • BR : Brown (coklat)
  • G: Green ( hijau)
  • GR: Grey (abu-abu)
  • L: Blue (biru)
  • LG: Light Green (hijau muda/hijau terang)
  • O: Orange (oranye)
  • P: Pink (merah muda)
  • PU: Purple (ungu muda)
  • R: Red (merah)
  • SB: Sky Blue (biru langit/biru muda)
  • SI: Silver (perak)
  • V: Violet (ungu tua)
  • W: White (putih)
  • Y: Yellow

2. Kode Warna Kabel 2 (dua) warna

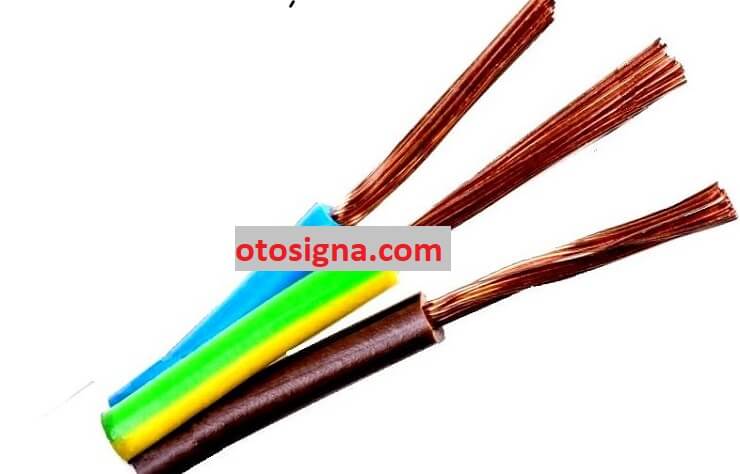

Kabel dua warna ialah kabel yan sisi pembungkus isolatornya terdiri dari 2 warna, satu berperan sebagai warna dasar (basic color) dan satu kembali berperan sebagai warna pertanda (marking color) yang berbentuk garis tipis di atas warna dasar.

Pada kabel dua warna ini, warna dasar diletakkan di bagian depan dan warna pertanda (marking) di tempatkan ada di belakang warna dasar, berikut misalnya :

kode warna kabel

  • W/R memiliki arti White – Red ( putih strip merah)
  • L/W memiliki arti Blue – White ( biru strip putih)
  • R/B memiliki arti Red – Black (merah strip hitam)
  • G/B memiliki arti Green – Black (hijau strip hitam)

Kode huruf pertama pada kode di atas ialah warna yang paling menguasai dan kode selanjutnya ialah warna penandanya saja

Warna kelistrikan mobil ini pada beberapa produsen dipakai sebagai pertanda untuk menempatkan di mana kabel itu akan dipakai, seperti misalnya kabel warna hitam umum dipakai sebagai warna ground/massa dan warna merah dipakai sebagai warna untuk lighting/power.

Baca Juga  Temperatur Normal Mobil Avanza: Standar Dan Ulasannya

Berikut kode warna kelistrikan mobil dan status pemakaian kabel itu.

  • B Black (hitam) Starting dan Ground
  • W White (putih) Mekanisme pengisian (Charge)
  • R Red (merah) Lighting/Power
  • G Green (hijau) Signal ECU/Sensor
  • BR Brown (coklat) Signal ECU/Sensor Y Yellow (kuning) Instrument
  • L Blue (biru) Others / Lainnya
  • LG Light Green (hijau muda) Others / Lainnya
  • O Orange (oranye) Others / Lainnya
  • GR Gray (abu-abu) Others / Lainnya
  • P Pink (merah muda) Others / Lainnya
  • SB Sky Blue (biru muda) Others / Lainnya
  • V Violet (ungu tua) Others / Lainnya

Diatas adalah ulasan terkait kode warna kabel pada kelistrikan mobil. Semoga dapat menambah wawasan pengetahuan.
