Soket CDI Jupiter Z (Old, New, MX) : 24 Kabel Dan Ulasan

soket cdi jupiter z

Soket CDI Jupiter – Sama seperti sepeda motor jenis lain bahwasanya terdapat beberapa komponen, salah satunya yaitu CDI. Seperti yang lain, CDI ini juga terdiri dari beberapa soket. Lalu apa saja soket CDI Jupiter?

Sepeda motor jupiter sendiri terdiri dari beberapa jenis mulai dari yang seri lama tanpa embel-embel Z, jupiter MX, dan jupiter Z. Tentunya dari ketiga jenis sepeda motor jupiter tersebut memiliki rangkaian kelistrikan yang berbeda, termasuk pada soket CDI.

Jalur CDI Yamaha Jupiter lama, alias angkatan awalnya tanpa embel – embel huruf “Z” ada berada di belakangnya, masih termasuk unlimiter. Maknanya perputaran mesin akan optimal berputar-putar sampai capai kesanggupan mesin tersebut. Sekarang ini, CDI Yamaha Jupiter lama ini masihlah ada yang cari untuk mengangkat top-speed motornya.

Sementara itu pada jupiter tipe terbaru memiliki perbedaan pada jalur kelistrikan CDI. Oleh karena itu perlu pengetahuan agar tidak terjadi kesalahan ketika proses pemasangan rangkaian kelistrikan. Untuk lebih jelasnya terkait soket CDI jupiter akan diulas lebih dalam pada artikel berikut ini.

Soket CDI Jupiter

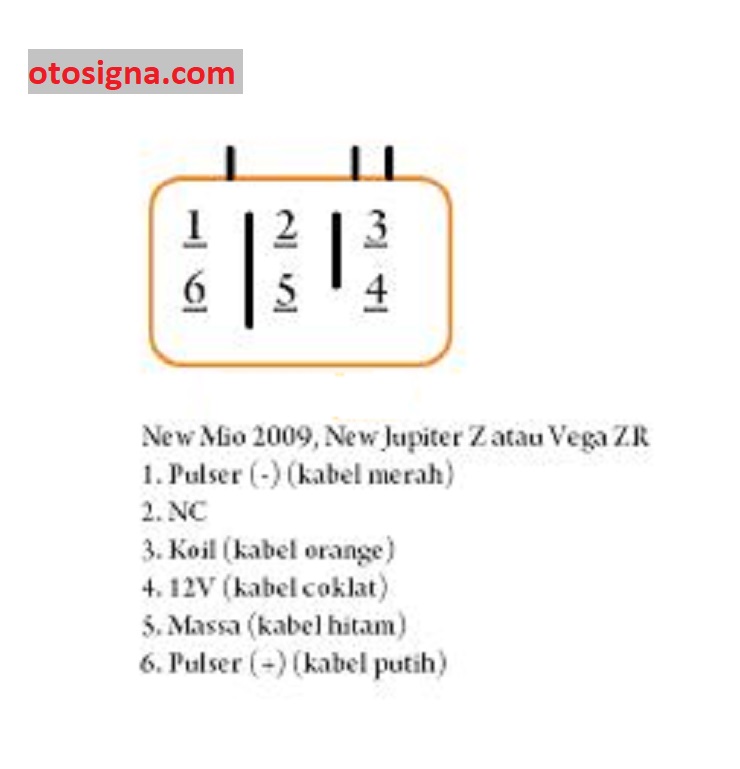

1. Soket CDI New Jupiter Z

soket cdi jupiter zInfo:

  • Pulser (-) (kabel merah)
  • NC
  • Koil (kabel orange)
  • 12 volt (kabel coklat)
  • Massa (kabel hitam)
  • Pulser (+) (kabel putih)

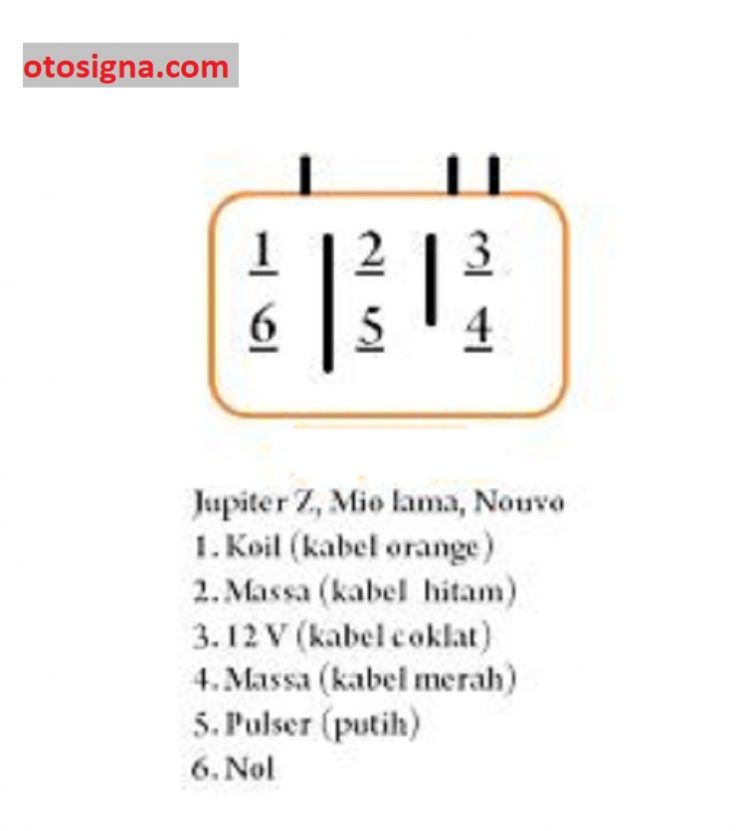

2. Soket CDI Jupiter Z lama

soket cdi jupiter z lama

Info pin:

  • Koil (kabel orange)
  • Massa (kabel hitam)
  • 12 volt (kabel coklat)
  • Massa (kabel merah)
  • Pulser (putih)
  • 0
Baca Juga  Perbedaan Alternator Dan Generator: 5 Perbedaan & Ulasan

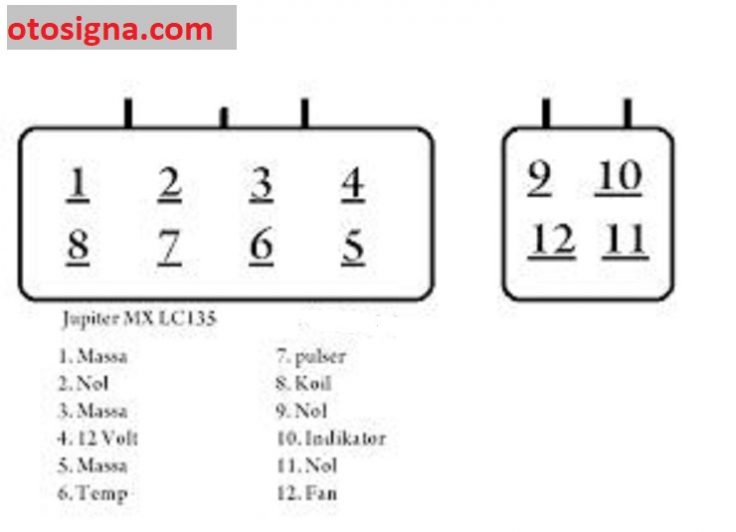

3. Jalur CDI Yamaha Jupiter MX

soket cdi jupiter mx

Info pin:

  • Massa
  • 0
  • Massa
  • 12 volt
  • Massa
  • Temp
  • Pulser
  • Koil
  • 0
  • Tanda
  • 0
  • Fan

Diatas adalah ulasan terkait soket CDI Jupiter baiki jupiter lama, jupiter z, maupun jupiter MX. Semoga dapat menambah wawasan pengetahuan.
