Gambar Proyeksi Eropa : Pengertian, Ciri Ciri, Dan Contohnya

Proyeksi Eropa – Proyeksi eropa adalah salah satu dari proyeksi orthogonal. Proyeksi eropa dipakai untuk mengambarkan objek atau benda lewat beberapa sudut pandang atau penglihatan. Lalu apa sih proyeksi eropa itu? Apa pengertian proyeksi eropa, dan bagaimana ciri cirinya?

Dalam penggunaannya, proyeksi eropa sering kali digunakan pada gambar tehnik. Maka dari itu perlu didalami bermacam hal berkenaan proyeksi eropa dimulai dari pengertian, ciri-ciri, dan contoh proyeksi eropa. Segala hal berkaitan proyeksi eropa itu akan diulas pada artikel di bawah ini.

Pengertian Proyeksi Eropa

Proyeksi eropa adalah proyeksi yang terletak kebalik dengan arah penglihatannya. Tipe ini merupakan salah satunya proyeksi orthogonal. Proyeksi ini kerap disebutkan dengan proyeksi sudut satu atau proyeksi kuadran I.

Konsep dasar proyeksi eropa ialah memvisualisasikan sebuah objek atau benda pada sektor proyeksi yang ada di belakang benda dan sektor-sektor proyeksi itu diatur menuju belakang benda. Peletakkan sudut pandang pada proyeksi eropa letaknyaa kebalik.

Sesungguhnya proyeksi eropa hampir serupa dengan proyeksi amerika. Ketidaksamaan fundamental ialah peletakkan gambar prediksinya. Sebagai contoh PD sebagai penglihatan depan. Saat itu penglihatan lain sesuaikan dengan sektor proyeksi hingga didapat penglihatan lain seperti penglihatan kanan, penglihatan kiri, penglihatan atas, penglihatan bawah, dan penglihatan belakang.

Pada proyeksi eropa, sesuai konsep dasar karena itu peletakkan beberapa penglihatan kebalik terkecuali penglihatan depan dan belakang. Pada proyeksi eropa penglihatan kanan akan beralih menjadi penglihatan kiri, saat itu penglihatan atas akan beralih menjadi penglihatan bawah.

Baca Juga  Pompa Injeksi Distributor VE : Fungsi, Komponen, & Cara Kerja

Tiap penglihatan pada proyeksia eropa akan memberi info yang detil. Ini mempunyai tujuan supaya gambar tehnik menjadi fasilitas komunikasi hingga produk yang direncanakan dan dibuat seperti keinginan.

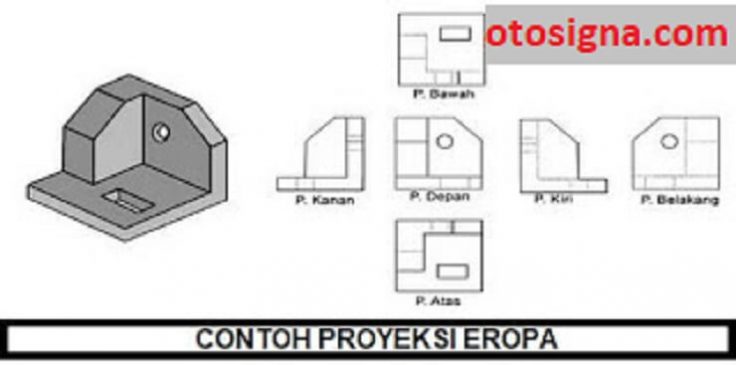

proyeksi eropa

Ciri Ciri Proyeksi Eropa

Ada banyak ciri ciri-ciri yang mengisyaratkan proyeksi eropa atau mungkin tidak. Agar semakin terangnya berikut sebagai ciri ciri-ciri proyeksi eropa.

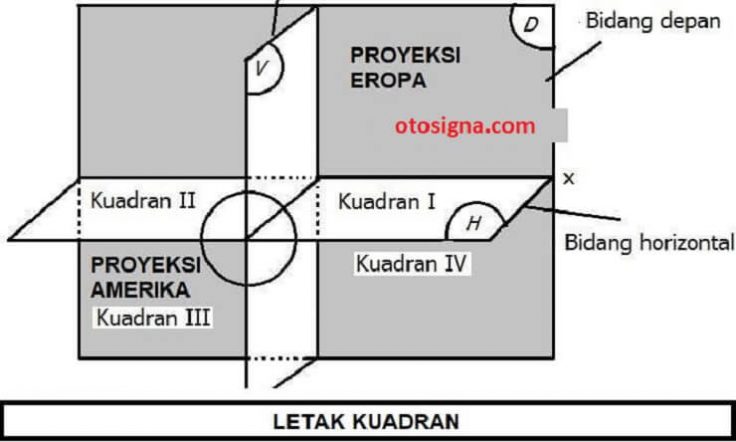

1. Letak Kuadran

Letak kuadran sebagai ciri ciri-ciri proyeksi yang terhitung dalam proyeksi orthogonal. Pada proyeksi eropa berada pada kuadran I. Karena itu proyeksi eropa lebih dikenali bernama proyeksi kuadran I atau proyeksi pojok I.

ciri proyeksi eropa

2. Arah Pandangan

Sesuai konsep dasar proyeksi eropa karena itu letak penglihatanya kebalik. Karena itu pada proses menggambar proyeksi eropa tidak susah jika sudah pahami proyeksi amerika. Penempatan penglihatan pada proyeksi eropa tinggal dibalik terkecuali penglihatan depan dan belakang. Dengan demikian karena itu proyeksi eropa telah seperti dan siap dipakai.

3. Lambang

Pada proyeksi eropa karena sebagai kontradiksi dari proyeksi amerika karena itu lambang yang dipakai berlainan dengan proyeksi amerika. Pada proyeksi eropa gambar lambang sebagai ini.

ciri proyeksi eropa

Cara Membuat Proyeksi Eropa

Proyeksi Eropa ialah gambar proyeksi yang penempatan sektornya kebalik dengan arah penglihatannya. Kebalik di sini cuman penempatannya saja, misalnya ialah penglihatan kiri diletakkan di sisi kanan penglihatan intinya atau penglihatan atas yang diletakkan di bawah penglihatan intinya.

Baca Juga  Fungsi Silinder Roda: Peran, Komponen, & Cara Kerja

Penglihatan khusus yang diartikan ialah penglihatan depan. Proyeksi Eropa disebutkan sebagai proyeksi kuadran I (pertama) atau dengan bahasa inggris disebutkan First Angel Projection. Proyeksi Eropa lebih dikenal sebagai proyeksi kuadran pertama karena sudut pandangnya diletakkan di kuadran pertama.

Berikut ini ialah cara membuat proyeksi Eropa.

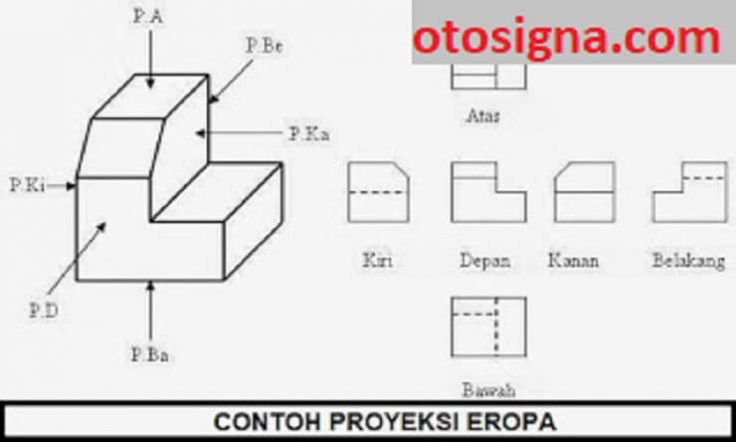

cara membuat proyeksi eropa

Info:

a : penglihatan depan

b : penglihatan atas

c : penglihatan kiri

d : penglihatan kanan

e : penglihatan bawah

f : penglihatan belakang

Contoh Gambar Proyeksi Eropa

Agar semakin terangnya berkenaan proyeksi eropa, berikut sebagai beberapa gambar contoh proyeksi eropa.

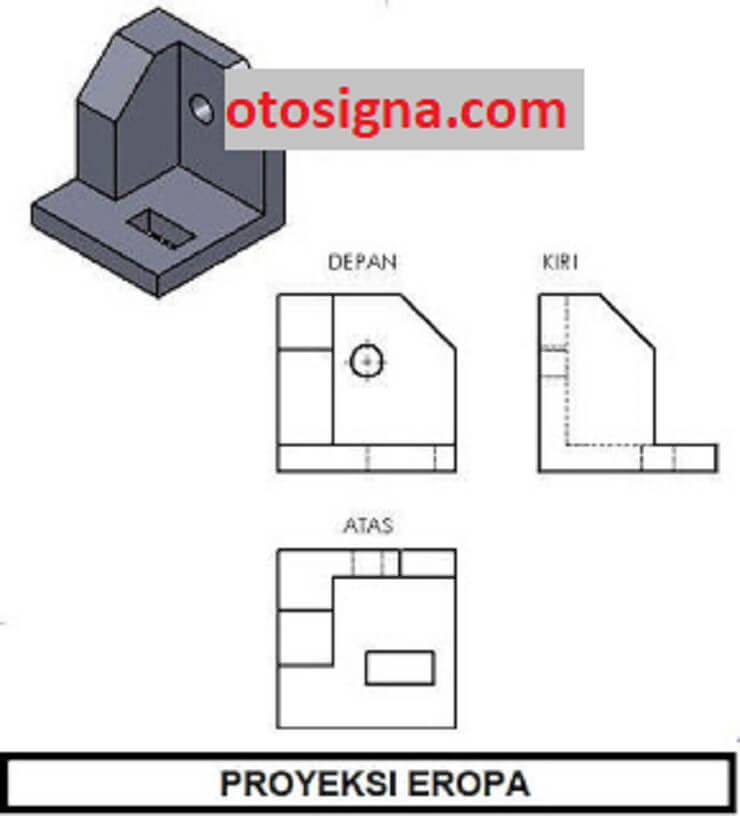

1. Contoh Gambar Proyeksi Eropa I

contoh proyeksi eropa

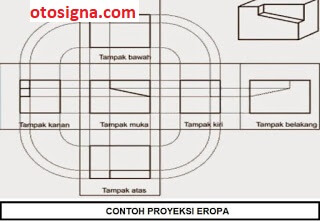

2. Contoh Gambar Proyeksi Eropa 2

contoh proyeksi eropa

Di atas sebagai ulasan berkenaan proyeksi eropa dimulai dari pengertian proyeksi eropa, ciri ciri-ciri proyeksi eropa, dan gambar contoh proyeksi eropa. Mudah-mudahan menambahkan wacana dan pengetahuan.
