Cara Identifikasi Terminal Regulator – Pada regulator pengisian mobil terdapat beberapa terminal. Oleh karena itu dibutuhkan cara untuk tentukan terminal-terminal pada regulator sistem pengisian pada mobil. Lalu bagaimana cara identifikasi terminal regulator pengisian mobil?

Untuk cara identifikasi atau menemukan terminal regulator pada sistem pengisian mobil ada 2 cara yang bisa dipakai yakni Secara visual tanpa alat ukur dan dengan cara memakai alat ukur Ohmmeter.

Untuk lebih jelasnya berikut merupakan ulasan terkait dua cara yang dapat digunakan untuk identifikasi terminal pada regulator pengisian mobil.

cara identifikasi terminal regulator

Cara Identifikasi Terminal Regulator Pengisian Mobil

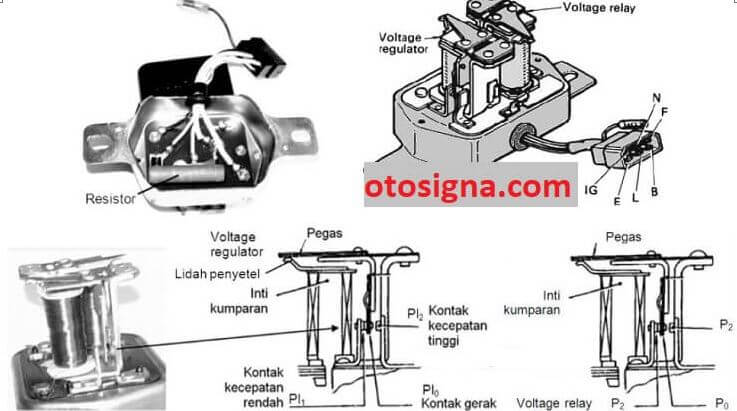

A. Identifikasi Terminal Regulator Secara Visual

Cara identifikasi terminal regulator ini cukup melihat ciri khusus secara visual terkait terminal terminal pada regulator pengisian mobil yaitu:

1. Menemukan Terminal E

Balik Status regulator jika kelihatan kabel terminal langsung di solder (digabungkan) dengan bodi regulator, karena itu terminal itu ialah terminal E.

2. Menemukan Terminal IG dan F

Membuka tutup regulator, Terminal IG dan F ialah Yang digabungkan dengan tahanan atau resistor, Dikeling dengan poin holder yang jika diurutkan akan berjumpa pokok pada belitan Voltage regulator karena itu terminal tesebut ialah terminal IG, hingga seca langsung kita bisa dapatkan terminal yang satunya ialah terminal F

3. Menemukan Terminal B

Saksikan platina samping yang terpisah (tidak sama-sama mendekat) pada Voltage relay, Balik status regulator dan mencari kabel yang diurutkan dengan platina barusan.

Baca Juga  Cara Pasang Speaker Aktif di Mobil Yang Benar: 6 Prosedur

4. Menemukan Terminal L dan N

Terminal L dan N ialah terminal yang disambungkan dengan kumparan,
Terminal N ialah terminal yang langsung keluar dari kumparan, sedang terminal L ialah selain berjumpa dengan kumparan digabungkan dengan poin holder platina tengah.

B. Identifikasi Terminal Regulator Dengan Alat Ukur (Ohm Meter)

Selain secara visual, cara mengenali terminal regulator pada mobil dapat menggunakan alat ukur seperti multitester atau ohm meter.

1. Menemukan Terminal E

Tempatkan salah satunya kabel ohm mtr. ke bodi regulator. Ujung yang lain ditempatkan ke semua terminal secara berganti-gantian, jika jarum memperlihatkan NOL disebutkan terminal E.

Catatan :
Platina voltage relay di penyekat dengan isolator (kertas atau karet) terlebih dulu agar tidak ada sama-sama mendekat.

2. Menemukan Terminal N

Sambungkan terminal E, yang satu keseluruh terminal.
Jika tahanan ± 23 Ω ( tahanan lebih kecil dibanding terminal L) disebutkan terminal N.

3. Menemukan Terminal L

Sambungkan terminal E, yang satu keseluruh terminal.
Jika tahanan ± 100 Ω (Tahanan semakin besar dari terminal N) disebutkan terminal L.

4. Menemukan Terminal B

Jika berjumpa dengan kabel yang tidak punyai jalinan dengan terminal lain disebutkan terminal B.

5. Menemukan Terminal IG

Satu kabel ke platina sisi tengah dari voltage regulator. Ujung lainnya disambungkan ke terminal-terminal regulator.
Jika tahanan ± 11 Ω disebutkan terminal IG atau terminal yang benjolannya berupa bintang atau terminal yang mendapat pokok pada voltage regulator (tentukan salah satunya cara)

Baca Juga  Cara Mengatasi Mesin Diesel Ngobos: Ciri Dan Penyebab

6. Menemukan Terminal F

Karena ke-5 terminal telah bertemu, automatis terminal paling akhir yakni terminal F.

C. Identifikasi Terminal Regulator Dengan Warna Kabel

Cara paling mudah untuk  menemukan terminal regulator pengisian mobil yaitu dengan melihat warna kabel yaitu

  1. IG memiliki warna kabel putih strip merah
  2. N memiliki warna kabel putih strip biru
  3. F memiliki warna kabel putih strip hijau
  4. E memiliki warna kabel putih strip hitam
  5. L memiliki warna kabel kuning strip putih
  6. B memiliki warna kabel putih

Diatas adalah cara identifikasi terminal regulator pengisian pada mobil. Semoga dapat menambah wawasan pengetahuan.
