Ukuran Torsi Dan Momen Baut Avanza – Untuk menghindar kerusakan pada baut atau elemen yang terpasang pada mesin, tiap mur dan baut mempunyai ukuran torsi dan momen kekencangan tertentu yang ditata oleh masing-masing pembikin mobil. Secara detil, ukuran torsi danmomen kekencangan baut dapat anda dapatkan pada buku petunjuk servis masing-masing kendaraan.

Bila dalam penempatan baut atau mur ini tidak ikuti ketentuan dan detail kekencangan yang sama sesuai, karena itu banyak imbas negatif yang dapat menyebabkan rugi misalnya, baut patah(perlu bedah ulangi dan pembaruan), baut sleg, sampai baut kendor dan terlepas sesudah mesin dipakai. Karena itu tiap mur dan baut yang ada dimesin tentu mempunyai ukuran torsi dan momen kekencangan.

Pada artikel ini maka akan share info mengenai ukuran torsi dan momen baut mesin Avanza K3 VE. Berikut ini ialah Ukuran torsi dan momen baut mesin AvanzaK3 VE

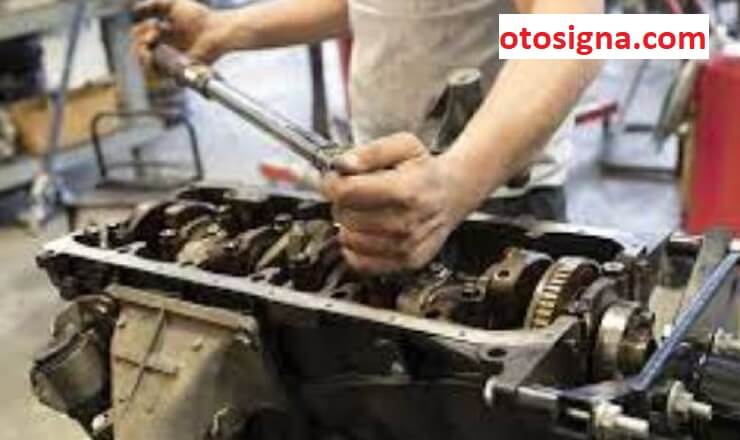

ukuran torsi dan momen baut avanza

Ukuran Torsi Dan Momen Baut Avanza (K3 VE)

Terdapat beberapa ukuran untuk torsi atau momen baut pada mesin avanza yaitu: Tabel di atas memakai nilai unit berbentuk Kg per mtr. (kgm)

1. Silinder head x Ignition coil 0.6 – 0.9

2. Silinder head x Spark socket 1.5 – 2.2

3. Silinder head x Silinder head cover (tutup kepala silinder) 0.7 – 1.1 Cap nut, & 0.9 – 1.3 Nut

4. Silinder head x Fuel delivery pipe 1.7 – 2.6

5. Silinder head x Intake manifold 1.6 – 2.3

6. Silinder head x Exhaust manifold 2.1 – 2.9 M101, M201, J102 seri, & 2.6 – 3.6 Bolt S221 seri

7. Camshaft cap No. 1, No. 2 (baut tutup camshaft) 1.1 – 1.5

8. Water pump pulley x Water pump 0.8 – 1.5

9. DVVT controller x Intake camshaft 4.1 – 5.5

Baca Juga  Efek Tidak Ganti Busi Motor : 7 Dampak Dan Ulasan

10. Ignitor assy x Ignition coil cover 0.5 – 1.0 S221 seri

11. Throttle bodi x Intake manifold 0.5 – 1.0 S221 seri

12. Exhaust manifold x Oxygen sensor 2.9 – 3.9

13. Exhaust manifold x Exhaust manifold cover 0.5 – 1.0 M101, M201, J102 seri

14. Exhaust manifold x Exhaust manifold stay 2.0 – 3.1 S221 seri, & 3.3 – 4.9 Nut S221 seri

15. Silinder head x Water inlet 0.7 – 1.1 M101, M201, J102 seri

16. Silinder head x Cam angle sensor 0.5 – 1.0

17. Silinder head x Engine coolant temperature sensor 1.6 – 2.4 M101, M201, J102 seri

18. Silinder head x Chain tensioner 0.7 – 1.1

19. Silinder head x Ignitor bracket 0.5 – 1.0 M101, M201, J102 seri

20. Silinder head x Throttle bodi 0.5 – 1.0 M101, M201, J102 seri

21. Throttle bodi x Throttle bodi bracket 1.1 – 2.6 M101, M201, J102 seri 1.7 – 2.6 S221 seri

22. Silinder blok x Water inlet pipe 0.6 – 1.2 S221 seri

23. Silinder blok x Oil filter bracket 0.6 – 1.1 M101, M201, J102 seri

24. Silinder blok x Chain arm 1.6 – 2.3

25. Silinder blok x Chain guide 0.5 – 1.0

26. Silinder blok x Chain guide No. 2 0.5 – 1.0

27. Silinder blok x Water pump 0.7 – 1.1

28. Silinder blok x Chain oil nozzle 0.5 – 1.0

29. Silinder blok x Oil pressure switch 1.1 – 2.0

30. Silinder blok x DVVT oil filter 1.7 – 3.3

31. Silinder blok x Chain cover 1.5 – 2.2 M8 x 1.25, & 0.7 – 1.1 M6 x 1.0

32. Silinder blok x Silinder head (baut silinder head) 3.2 sampai 3.4 + 90˚

33. Silinder blok x Rear oil seal retainer 0.7 – 1.0

Baca Juga  Lampu Indikator Motor Mati: 5 Penyebab & Cara Memperbaiki

34. Silinder blok x Rear end plate 0.5 – 1.0

35. Silinder blok x Oil pan 0.6 – 1.1 M6 x 1.0, & 3.0 – 5.6 M10 x 1.25

36. Silinder blok x Oil pump 0.7 – 1.1

37. Silinder blok x Knock sensor 3.6 – 5.4

38. Except European specifications Silinder blok x Oil strainer 0.6 – 1.1 M101, M201 seri

39. Connecting rod cap nut bolt (mur stang seher) 2.0 sampai 2.5 + 90˚

40. Crankshaft bearing cap bolt (baut cap crankshaft) 5.4 – 6.6

41. Crankshaft pulley set bolt (baut pulley crankshaft) 12.2 – 14.3

42. Crankshaft x Flywheel (baut flywheel) 7.5 – 8.4

43. Chain x Idler pulley 3.6 – 5.3

44. Chain cover x Crank angle sensor 0.5 – 1.0

45. Chain cover x Oil kontrol valve 0.5 – 1.0

46. Oil tingkat gauge bracket x Intake manifold 0.6 – 1.1 J102 seri

47. Water inlet x Radiator thermo kontrol switch 3.1 – 4.1 M101, M201, J102 seri

48. Water bypass toko x Radiator thermo kontrol switch 2.0 – 3.0 S221 seri

49. Water bypass toko x Engine coolant temperature sensor 1.6 – 2.4 S221 seri

50. Oil pan x Oil strainer 0.6 – 1.1 J102, S221 seri

51. Oil pan drain socket (baut pembuangan oli mesin) 2.4 – 3.6

Khusus untuk baut silinder head dan mur stang seher, kerjakan pengencangan dengan bertahap sampai ukuran kekencangan detail yang ditetapkan pada tabel di atas (misalkan untuk baut silinder head ialah 3.2 sampai 3.4 kgm). Kemudian, tambah perputaran sekitar 90 derajat (plus minus 10 derajat) untuk menuntaskan pengencangannya.

Demikian artikel mengenai ukuran torsi dan momen baut mesin Avanza K3 VE yang dapat di informasikan. Semoga menambah wawasan pengetahuan.
