Toleransi Gambar Teknik – Toleransi menjadi satu hal yang penting pada proses gambar teknik. Toleransi bermanfaat dalam satu gambar yang bakal dilaksanakan pembuatan seperti benda metal, benda electronic memiliki ukuran kecil, dan lain-lain. Lantas apa jenis toleransi pada gambar teknik?

Toleransi gambar teknik ialah dua batasan penyelewengan yang bisa dibolehkan pada gambar. Maknanya pada ukuran dasar sebagai dasar gambar dan penyelewengan atau ukuran sebagai toleransi. Agar semakin terangnya berkenaan toleransi gambar teknik akan diulas pada artikel di bawah ini.

Pengertian Toleransi Gambar Teknik

Toleransi ukuran (dimensional tolerance) ialah ketidaksamaan ukuran di antara ke-2 harga batasan (two permissible limits) di mana ukuran atau jarak permukaan/batasan geometri elemen harus berada. Untuk tiap elemen perlu diartikan satu ukuran dasar (basic size) hingga ke-2 harga batasan (maksimal dan minimal, yang batasi wilayah toleransi; tolerance zona) bisa dipastikan dengan satu penyelewengan (deviation) pada ukuran dasar. Ukuran dasar ini sebisa mungkin

dipastikan dengan bilangan bundar. Besar dan tanda (positif atau negatif) penyelewengan bisa dijumpai dengan mengurangkan ukuran dasar pada harga batasan yang berkaitan.

Macam Macam Toleransi Gambar Teknik

Ada 4 jenis toleransi yang dipakai pada gambar teknik. Berikut sebagai ulasan berkenaan toleransi gambar tehnik.

1. Toleransi Umum

Toleransi umum sebagai salah satunya toleransi yang sering dipakai pada gambar tehnik. Pengertian toleransi umum ialah toleransi yang mengikat ukuran dasar. Toleransi umum terdiri jadi tiga yakni cermat, sedang, dan kasar. Dari ke-3 nya yang sering dipakai ialah type sedang.

Baca Juga  Rangkaian Wiper Dan Washer: Pengertian, Komponen, & Cara Kerja

toleransi gambar teknik

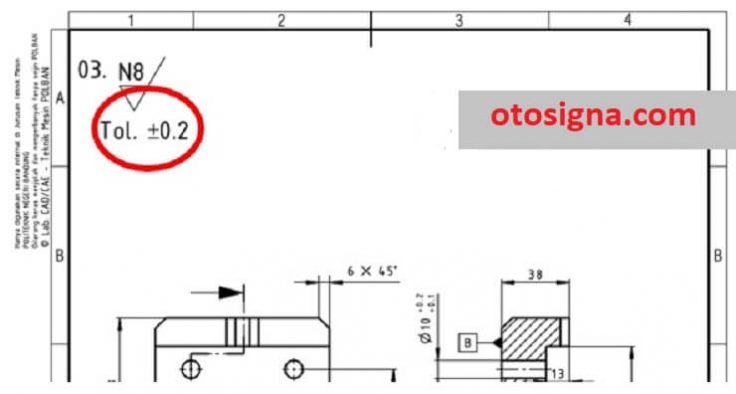

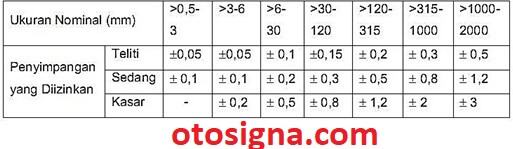

Toleransi umum biasanya ditempatkan di bagian atas kiri gambar. Untuk besarnya tingkat toleransi bisa menyaksikan tabel di bawah ini. Sebagai contoh toleransi 0.1 karena itu jika gambar memiliki ukuran 20 mm karena itu bisa ditangani di antara 19.9 – 20.1 mm.

Contoh Toleransi Umum

toleransi gambar teknik

2. Toleransi Khusus

Toleransi khusus dipakai pada beberapa status atau letak dari sebuah objek atau benda pada gambar teknik. Pengertian toleransi khusus ialah toleransi yang berada di luar toleransi umum. Pada toleransi jenis ini ditempatkan langsung pada sesudah ukuran nominalnya.

toleransi gambar teknik

3. Toleransi Geometri

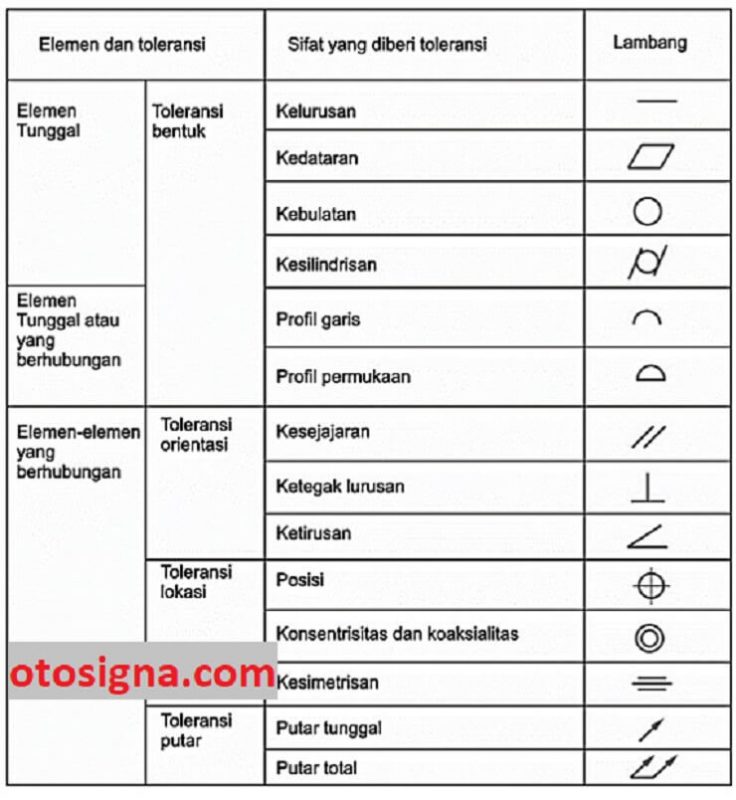

Toleransi geometri ialah toleransi yang meliputi wujud, status, tempat, dan penyelewengan putar. Pada intinya, toleransi geometri dipakai untuk memberi peluang melebarkan syarat dari toleransi ukuran. Penggunaan toleransi ini disarankan untuk dipakai jika perlu untuk memberikan keyakinan keakuratan elemen menurut funginya.

Toleransi wujud bermanfaat untuk batasi penyelewengan diri dari sebuah komponen baik titik, garis, sumbu, permukaan, atau sektor meridian dari wujud geometri yang bagus. Saat itu toleransi status, tempat, dan kesetimbangan putar berperan untuk batasi penyelewengan status atau tempat dari 2 buah ataupun lebih komponen.

toleransi gambar teknik

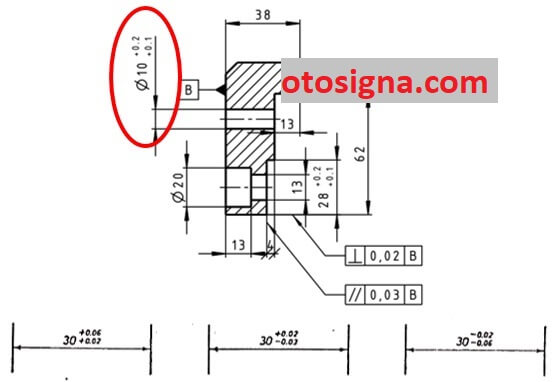

Sebagai contoh gambar pada toleransi khsusus sebagai pemakaian toleransi geometrik pada gambar tehnik. Pada toleransi pertama memberikan permukaan ketegaklurusan optimal 0.02 mm pada permukaan B sementara lainnya salah. Toleransi ke-2 memberikan kesejajaran optimal 0.03 mm pada permukaan B sementara lainnya salah.

Baca Juga  Cara Kerja Rem Tromol Mobil : Pengertian, Komponen, Dan Prinsip Kerja

toleransi gambar teknik

4. Toleransi Linier

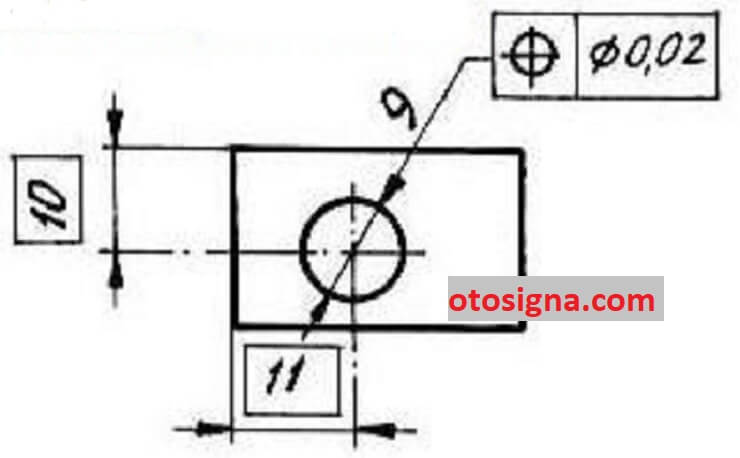

Toleransi linier atau yang lebih dikenali dengan toleransi ukuran ialah dua batas garis ukur yang dibolehkan pada tiap komponen. Jenis ini kerap diketemukan pada gambar hingga lebih dikenali dengan toleransi umum.

macam toleransi gambar teknik

5. Toleransi Suaian

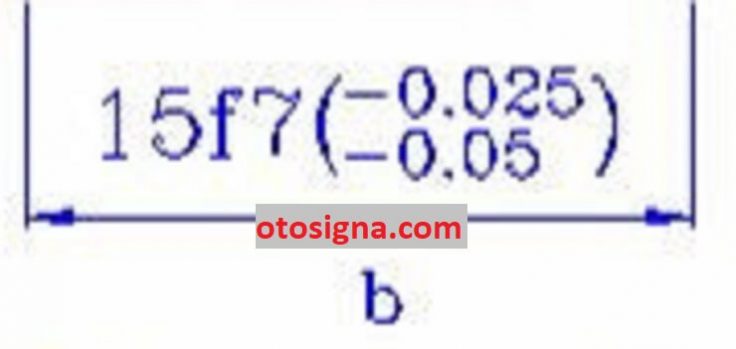

Toleransi suaian ialah satu istilah untuk memvisualisasikan tingkat keketatan atau keluasan yang bisa saja dari pemakaian toleransi pada dua komponen yang sama-sama berpasangan. Sebagai contoh komponen berpasangan ialah as dan kutub. Untuk toleransi ini umumnya dilambangkan dengan huruf. Untuk lubang memakai lambang huruf kapital. Sementara untuk kutub memakai lambang huruf kecil.

Harga toleransi suaian terdiri jadi tiga jenis yakni suaian kendur yang mengisyaratkan kondisi kendur, suaian luncur yang mana toleransi di antara kutub dan as sekitar di antara 0.002 – 0.02 mm. Sementara yang paling akhir ialah suaian sesak yang mana ukuran kutub semakin besar dibanding ukuran lubang hingga membutuhkan usaha untuk proses penempatan.

macam toleransi gambar teknik

Di atas sebagai ulasan berkenaan beberapa pengertian toleransi gambar tehnik dan berbagai macam toleransi gambar teknik. Mudah-mudahan bisa menambahkan wacana dan ilmu dan pengetahuan.
