Garis Gambar Teknik – Pada gambar teknik ada banyak jenis garis yang dipakai, masing – masing mempunyai makna dan manfaatnya sendiri. Karena itu penting hukumnya ketahui jenis – jenis garis gambar agar pemakaian sesuai tujuan dan maksudnya. Lalu apa saja jenis jenis garis gambar teknik?

Jenis – jenis garis yang dipakai dalam gambar teknik ditetapkan oleh kombinasi wujud dan tebal garis. Setiap garis dipakai berdasar ketentuan tertentu. Menurut tebalnya ada dua macam yakni garis tebal dan garis tipis. Ke-2 jenis garis ini mempunyai perbedaan tebal 1:0.5.

Dalam menggambar teknik garis sebagai salah satunya faktor penting pada suatu gambar, di mana guratan garis pada gambar sebagai penyusun khusus satu object visual berbentuk gambar. Dalam gambar teknik ada banyak jenis garis dengan peranan dan pemakaian tertentu yang mengatakan peranan tertentu atau satu keadaan pada gambar.

Sedikit terdapat ketidaksamaan pada beberapa ketidaksamaan jenis dan peranan garis dalam sektor keteknikan tertentu. Untuk lebih jelasnya terkait jenis garis gambar teknik dan contoh penggunaannya akan diulas lebih dalam pada artikel berikut ini.

Jenis Jenis Garis Gambar Teknik

Tetapi berikut akan diterangkan beberapa jenis garis pada gambar teknik dan lambang dan perannya yang terutamanya dipakai dalam gambar teknik pada umumnya atau gambar mesin.

1. Garis Tebal Konstinyu

jenis garis gambar teknik

Adapun peranan dan manfaat garis tebal kontinyu yakni :
a). Garis-garis riil gambar
b). Garis pinggir

2. Garis Tipis kontinyu (Lurus atau lengkung)

jenis garis gambar teknik

Adapun peranan dan manfaat garis tipis kontinyu yakni :
a). Garis-garis khayal berpotongan (imaginer)
b). Garis ukur
c). Garis tolong/Prediksi
d). Garis petunjuk
e). Garis arsir
f). Garis-garis riil pada penampang yang diputar di tempat
g). Garis sumbu pendek

Baca Juga  Sistem Pemasukan Udara: Pengertian, Jenis, & Komponen

3. Garis Tipis Kontinyu Bebas

jenis garis gambar teknik

Adapun peranan dan manfaat garis tipis bertahap bebas yakni sebagai garis-garis batasan yang dipotong, bila batasannya bukan garis bergores tipis.

4. Garis tipis kontinyu dengan Zig-zag

jenis garis gambar teknik

Adapun peranan dan manfaat garis tipis bertahap sama dengan peranan garis tipis bertahap bebas.

5. Garis Gores Tebal

jenis garis gambar teknik

Adapun peranan dan manfaat garis gores tebal yakni :
a). Garis riil terhambat
b). Garis pinggir terhambat

6. Garis Gores Tipis

macam garis gambar teknik

Adapun peranan dan manfaat garis gores tipis sama dengan garis gores tebal yakni :
a). Garis riil terhambat
b). Garis pinggir terhambat

7. Garis Bergores Tipis

macam garis gambar teknik

Adapun peranan dan manfaat garis bergores tipis yakni :
a). Garis sumbu
b). Garis simetri
c). Trek

8. Garis Bergores Tipis yang dipertebal ujungnya dan pada pengubahan arah

macam garis gambar teknik

Fungsi dari Garis Bergores Tipis yang dipertebal ujungnya dan pada pengubahan arah adalah sebagai garis pada sektor potong.

9. Garis Bergores Tebal

macam garis gambar teknik

Fungsi atau manfaat dari garis bergores tebal adalah untuk memberikan permukaan benda kerja yang perlu memperoleh pembuatan khusus.

10. Garis Bergores Double Tipis

macam garis gambar teknik

Adapun peranan dan manfaat garis bergores double tipis yakni :
a). Sisi yang berdampingan
b). Batasan posisi benda yang bergerak
c). Garis mekanisme
d). Wujud sebelumnya saat sebelum dibuat
e). Sisi benda yang ada dalam depan sektor potong

11. Garis Bergores Tipis Dengan Garis Ujung Di Tebalkan

macam garis gambar teknik

Garis bergores tipis dengan garis ujung ditebalkan sebagai salah satunya garis bergores yang sesungguhnya sama dengan garis bertitik tipis. Perbedaannya terletak pada garis ujung yang ditebalkan yang mana garis di bagian ujung-ujung ditambah ketebalannya yang sebelumnya 0,1-0,35 mm jadi 0,5-0,8 mm.

Fungsi garis ini adalah sebagai garis batasan sebuah potongan atau potongan.

Baca Juga  Cara Kerja Shock Absorber : Prinsip Dan 2 Transisi Kerja

12 Garis Petunjuk

Garis petunjuk ialah garis yang memberikan sebuah bagian dari gambar seperti dimensi, object dan lain-lain. Ketetapan ujung garis petunjuk sebagai berikut ini:

a. Dengan sebuah titik, bila ujung garis petunjuk ada dalam object

macam garis gambar teknik

b. Dengan anak panah, bila ujung garis petunjuk ada pada garis benda

macam garis gambar teknik

c. Tanpa titik atau anak panah, bila ujung garis petunjuk ada pada garis dimensi

jenis garis gambar teknik

Pemakaian garis petunjuk ini diaplikasikan pada umumnya untuk meremehkan garis tidak kelihatan pada gambar assembling, saat kemungkinan pemakai akan bingung dengan gambar kompleks atau saat sisi itu cukup terang pada view lainnya, tapi ini tidak dianjurkan untuk pemula dan harus tetap tampilkan garis tidak kelihatan pada latihan gambarnya.

Contoh Penggunaan Garis Gambar Teknik

Ada banyak jenis garis yang dipakai. Bermacam jenis garis ini memiliki tujuan dan maksud tertentu bergantung pemakaiannya. Untuk selanjutnya tentang contoh penggunaan garis gambar sebagai berikut ini:

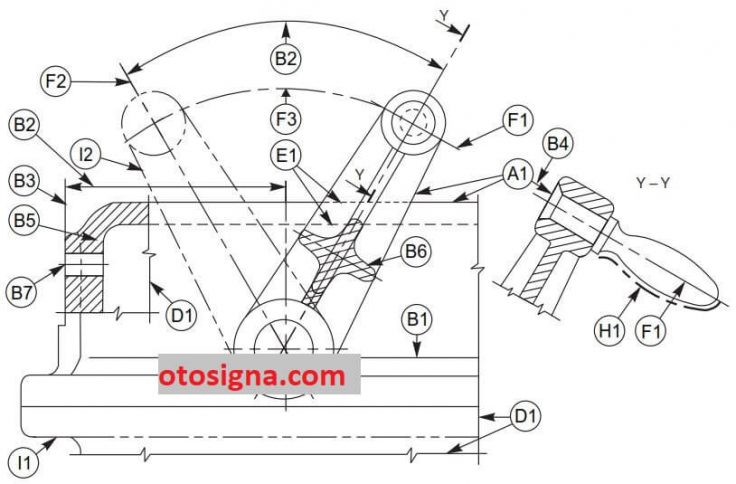

  1. contoh penggunaan garis gambar teknik

a. Garis riil, sebagai garis lempeng yang tidak putus-putus.
b. Garis gores, sebagai garis dengan pola putus-putus pendek.
c. Garis bergores,sebagai garis yang bermotif guratan pendek antara guratan panjang.
d. Garis bergores double, sebagai garis yang bermotif guratan pendek double antara guratan panjang.

Sedang untuk penggolongan garis berdasar ketebalan garis terdiri jadi beberapa jenis. Berdasar ketebalan biasanya dipisah jadi garis tebal dan garis tipis dengan perbedaan umum 1;0.5. Yang lain sebagai berikut ini:

  1. 0,18 mm
  2. 0,25 mm
  3. 0,35 mm
  4. 0,50 mm
  5. 0,70 mm
  6. 1 mm
  7. 1,4 mm
  8. 2 mm

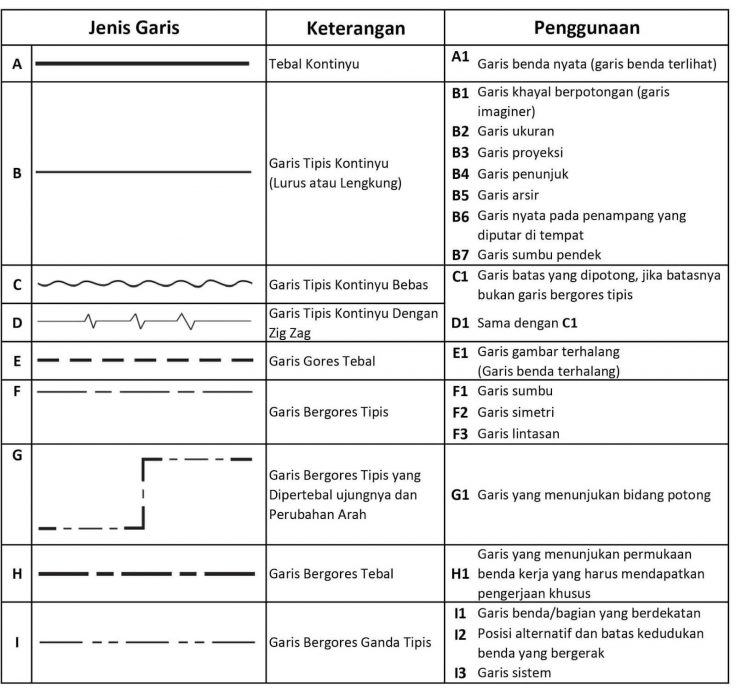

Tabel Garis Gambar Teknik

tabel garis gambar teknik

Diatas adalah ulasan terkait garis gambar teknik baik fungsi maupun berbagai jenis macamnya. Semoga dapat menambah wawasan pengetahuan.
