Proyeksi Perspektif : Pengertian, Dan 3 Jenisnya

proyeksi perspektif

Proyeksi Perspektif – Ada banyak tehnik dalam gambar tehnik diantaranya proyeksi perspektif. Proyeksi perspektif ini dipakai supaya objek gambar seperti terlihat yang sesungguhnya. Lalu apa pengertian proyeksi perspektif? Apa fungsi proyeksi perspektif dan apa saja jenisnya?

Dalam pandangan kita setiap hari, object yang dekat sama mata terlihat semakin besar, dan object yang dekat sama mata terlihat lebih kecil. Makin jauh jarak satu object dari mata kita, makin kecil penampilannya sampai cuman ada sebagai titik. Demikian pula dua benda ataupun lebih yang terletak sejajar dan membujur menjauhi dari kita, makin jauh dari mata, ke-2 nya akan kelihatan makin bersisihan sampai pada akhirnya sama-sama berimpit dan bisa menjadi satu titik.

Pada umumnya, garis perspektif bisa disimpulkan sebagai kisah ruangan 3 dimensi dan sektor gambar 2 dimensi, di mana garis-garis pada bayang-bayang bersisihan, dan benda kecil atau besar dilukiskan sebagai object

Beberapa ciri di atas sebagai wujud dari proyeksi perspektif. Untuk memperjelasnya berkenaan proyeksi perspektif dimulai dari pengertian proyeksi perspektif, dan jenis proyeksi perspektif akan diulas lebih komplet pada artikel di bawah ini.

proyeksi perspektif

Pengertian Proyeksi Perspektif

Proyeksi perspektif ialah pelukisan sebuah objek tiga dimensi di dalam benda dua dimensi yang mana tiap garis proyeksi memvisualisasikan letak jauh dekat, dan kecil besarnya sebuah objek. Dalam proyeksi perspektif diatur berdasar panjang, lebar, dan kedalaman.

Proyeksi perspektif ini terbentuk karena kekeliruan mata manusia dalam memproyeksikan sebuah gambar. Gambar atau objek yang mempunyai ukuran besar perlu di visualisasikan di dalam wujud yang lebih kecil hingga terlihat seperti aslinya.

Faedah proyeksi perspektif ialah supaya gambar lebih gampang dimengerti dan membuat kesan-kesan tiga dimensi pada gambar tehnik itu. Pada proyeksi perspektif mengansumsikan jika mata atau penglihatan manusia berjumpa pada satu titik walau sesungguhnya sejajar. Sebagai gambar contoh rel kereta api yang kelihatan berjumpa pada satu titik di bagian ujungnya.

Baca Juga  Sensor Panas Vixion: Fungsi Dan Ulasan

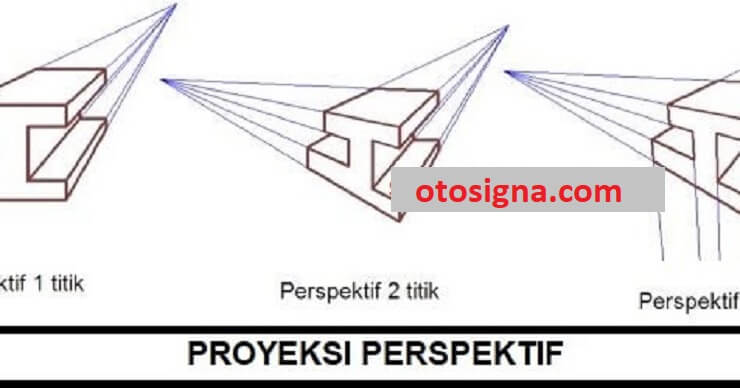

Beberapa macam proyeksi perspektif Dalam gambar tehnik, yakni :

1. Perspektif dengan 1 titik hilang

2. Perspektif dengan 2 titik hilang

3. Perspektif dengan 3 titik hilang

Jenis Proyeksi Perspektif

Dalam gambar tehnik, ada banyak jenis proyeksi perspektif. Untuk memperjelasnya berikut sebagai jenis pada proyeksi perspektif.

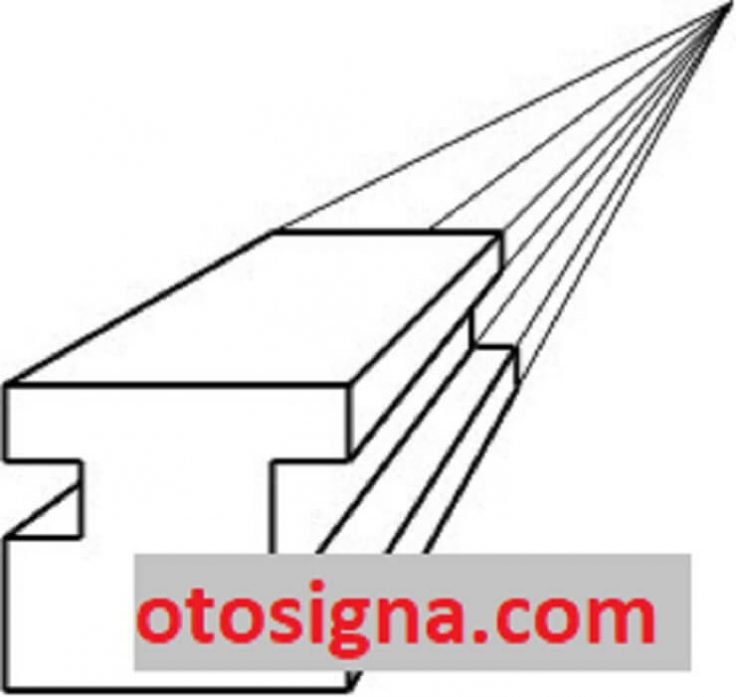

1. Proyeksi Perspektif Dengan Satu Titik Hilang

Proyeksi perspektif sebagai tehnik pelukisan objek atau gambar seakan dekat sama mata kita. Dengan status objek yang relatif dekat karena itu mata akan mempunyai pemikiran yang sempit hingga garis akan musnah pada satu titik. Terkecuali garis yang sejajar dan horisontal.

Proyeksi perspektif satu titik Hilang sebagai tehnik proyeksi perspektif yang termudah, karena keseluruhnya objek bisa diukur memakai rasio. Tetapi pada proyeksi perspektif satu titik gambar objek segera dapat kelihatan alami atau bahkan juga terdistorsi.

Konstruksi proyeksi perspektif dilandasi pada realita jika sebuah garis vertikal dilukis vertikal, dan garis horisontal dilukis horisontal. Saat itu garis yang memberikan kedalaman perspektif akan berjumpa pada satu titik Hilang terkecuali pojok yang membuat kecuali 0 atau 90 derajat.

Proyeksi perspektif satu titik Hilang memvisualisasikan sebuah object dengan 1 titik dasar yang menyambungkan dengan sektor gambar. Sistem ini memakai satu titik Hilang di mana semua garis perspektif itu akan tertuju, dan satu titik ukur yang berperanan sebagai titik diagonal.

proyeksi perspektif

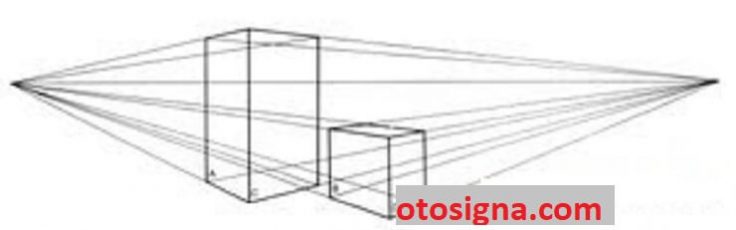

2. Proyeksi Perspektif Dengan Dua Titik Hilang

Pada proyeksi perspektif dengan 2 titik Hilang mengansumsikan jika objek atau benda yang dilukis mempunyai jarak yang jauh dan terletak tidak sejajar pada mata atau penglihatan penggambar. Dengan demikian karena itu benda atau objek akan ke arah di titik musnah kiri dan kanan.

Baca Juga  Sistem Pengapian Konvensional : Fungsi, Komponen, Cara Kerja

Proyeksi perspektif dua titik Hilang memvisualisasikan sebuah objek memakai dua titik Hilang. Dengan memakai proyeksi ini karena itu penggambar bisa menggambar objek paling jauh atau paling dekat. Saat itu bagian pinggir kanan dan kiri objek bisa dilukis lebih dulu sebagai rasio secara horisontal atau vertikal selanjutnya diambil garis dari titik Hilang.

Pada proyeksi perspektif tidak ada garis horisontal. Semua garis horisontal yang terlihat pada penglihatan akan beralih menjadi garis miring, terkecuali objek yang mempunyai kemiringan 45 derajat. Cuman ada satu garis horisontal dan vertikal yakni pada pojok paling jauh atau paling dekat dari objek gambar.

Proyeksi perspektif dua titik Hilang benar-benar susah dilukiskan secara terarah. Pada proyeksi ini akan hasilkan gambar yang kelihatan lebih natural dan semakin sedikit distorsi.

proyeksi perspektif

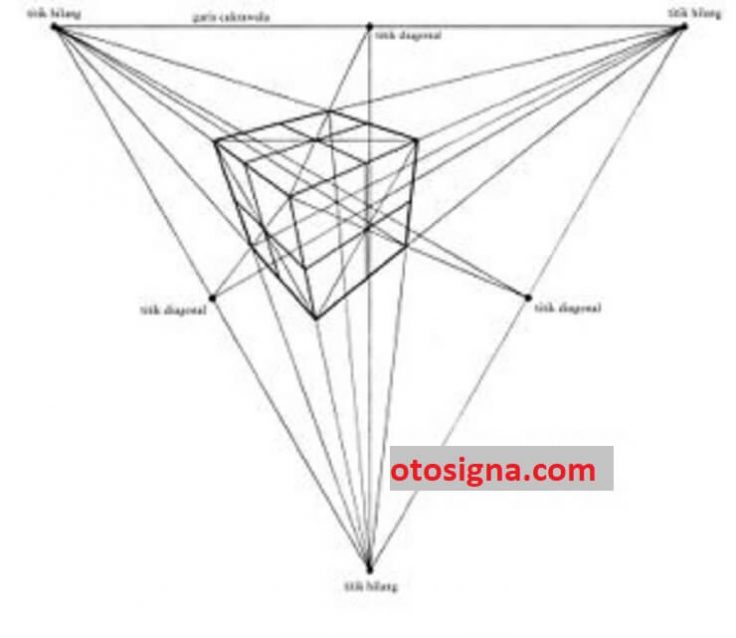

3. Proyeksi Perspektif Dengan Tiga Titik Hilang

Proyeksi perspektif dengan 3 titik Hilang akan terjadi jika objek atau benda yang dilukis kelihatan jauh kebawah atau keatas. Ini akan mengakibatkan objek atau benda kelihatan melebar ke semua arah. Perspektif dengan 3 titik Hilang dibuat dari proyeksi perspektif dengan 2 titik Hilang dan satu tambahan pada bagian bawah atau atas.

Titik tambahan ini segaris dengan titik diagonal hingga jika ke-3 nya diambil akan secara berurut akan membuat segitiga sama-sisi dengan besar pojok 60 derajat. Pada proyeksi perspektif tiga titik Hilang mengakibatkan semua gambar terdistorsi karena ke arah di titik Hilang.

Proyeksi perspektif dengan 3 titik Hilang sering dipakai untuk memvisualisasikan objek yang besar dan tinggi. Karena itu kerap disebutkan dengan penglihatkan mata burung atau pandangan mata kodok.

proyeksi perspektif

Di atas sebagai ulasan berkenaan proyeksi perspektif dimulai dari pengertian proyeksi perspektif dan jenis proyeksi perspektif. Mudah-mudahan menambahkan wacana dan pengetahuan.
