Letak Relay Avanza – Didalam rangkaian kelistrikan mobil termasuk toyota avanza terdapat berbagai relay. Relay ini bertujuan agar kinerja dari sistem kelistrikan dapat lebih maksimal. Lalu dimana letak atau posisi relay avanza?

Posisi relay avanza dan tempatnya berbeda beda tergantung tahun keluaran. Posisi dibawah akan dijelaskan terkait posisi dan letak relay avanza keluaran 2010 kebawah atau 2014 ke atas dan sedikit membahas seri terbaru yang sudah menggunakan relay integration.

Untuk posisi relay avanza ini ada juga di dua posisi, yakni dipasang dalam fuse box (boks sekring) yang berada di ruangan mesin. Selain itu juga terdapat di fuse box yang ada dalam ruang kabin mobil. Untuk lebih jelasnya berikut ulasan terkait letak dari relay avanza baik relay fuel pump, extra fan, magnetic clutch, lampu, dan lain lain.

Letak Relay Avanza

Sesuai penjelasan diatas terdapat beberapa posisi relay. Berikut posisi relay avanza:

1. Relay di ruangan mesin

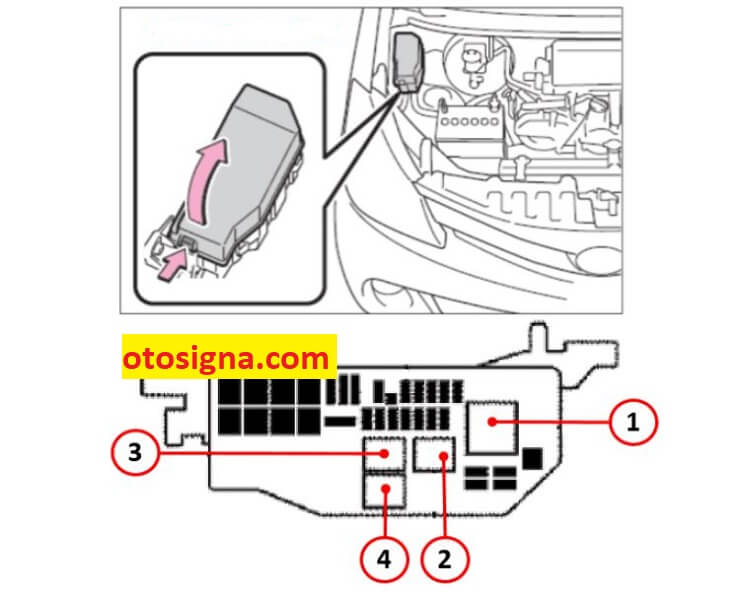

Pada fuse box yang ada di ruang mesin untuk mobil Avanza mode ini cuma ada 4 relay yakni relay lampu kepala (headlamp), relay klakson (horn), relay compressor ac (magnetic clutch). Selain itu juga terdapat relay fan radiator (kipas radiator). Lihat posisi relay avanza yang ada dalam ruangan mesin pada gambar di bawah ini.

letak relay avanza
  • Relay lampu kepala (Headlamp)
  • Posisi Relay klakson (horn)
  • Relay compressor ac (magnetic clutch)
  • Relay fan radiator (radiator fan – kipas radiator)
Baca Juga  Suspensi Independen : Pengertian, Karakteristik, Cara Kerja, Dan Jenis

2. Relay Avanza dalam ruang kabin mobil

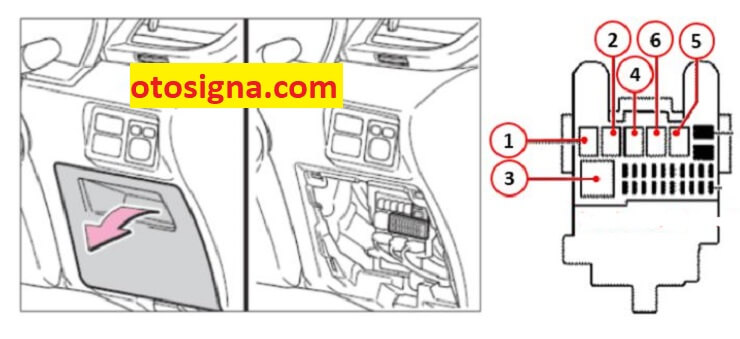

Pada fuse box yang ada dalam ruang kabin mobil Avanza mode ini ada 6 biji relay yakni, Relay fog lamp, relay starter, relay ignition, relay pompa bensin (fuel pump), relay heater, dan relay EFI (computer mesin). Lihat posisi relay Avanza dan tempatnya yang ada dalam ruang kabin mobil pada gambar dibawah ini:

letak relay avanza
  • Relay 1 Relay fog lamp (Lampu Kabut)
  • Relay starter
  • Posisi Relay Ignition No 1
  • Relay pompa bensin (fuel pump)
  • Relay Heater No 1
  • Letak Relay EFI (komputer)

Dengan ketahui posisi relay Avanza sama seperti yang telah ombro uraikan di atas, minimal ini dapat menolong dalam menuntaskan permasalahan atau troubleshooting yang sahabat natural serta terkait dengan permasalahan elektrikal misalnya kipas radiator mati, lampu kepala mati atau beberapa hal yang lain karakternya kelistrikan pada mobil Avanza.

3. Letak Relay Integration

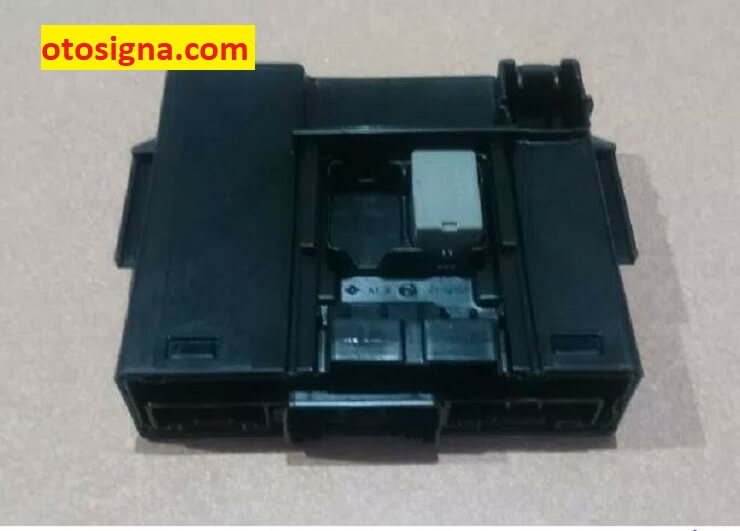

Selain itu untuk tipe avanza veloz dan seri keatasnya maka relay diganti menggunakan relay integration. Artinya relay relay yang digunakan diatas dijadikan satu menggunakan PCB. Sementara ini untuk tipe relay integration belum ada ulasan lebih dalam. Yang jelas apabila terjadi kerusakan maka yang perlu dilakukan penggantian adalah satu set.

Untuk posisi relay avanza tipe integration sebenarnya sama seperti letak relay avanza di ruang mesin. Perbedaannya relay dijadikan satu diwadah warna hitam di samping deretan fuse.

Baca Juga  Bagian Kaki Kaki Mobil: 9 Komponen Dan Fungsinya
letak relay avanza

Diatas adalah ulasan terkait letak atau posisi relay avanza. Semoga dapat menambah wawasan pengetahuan.
