Jalur Kiprok Grand : 4 Jalur Dan fungsinya

Jalur Kiprok Grand – Terdapat beberapa komponen pada suatu motor yang perlu dipahami termasuk kiprok. Kiprok ini termasuk komponen sistem kelistrikan motor yang memiliki beberapa jalur atau kabel. Lalu bagaimana jalur kiprok dari motor terutama honda grand?

Menjadi salah satu elemen kelistrikan dalam suatu motor maka fungsi kiprok sangat penting yaitu untuk mengendalikan arus litrik dari aki. Dari beberapa tipe motor seperti pabrikasi motor Honda, ada beberapa macam kendaraan yang mempunyai tipe kiprok yang serupa. Sebagai contoh kiprok pada Honda Grand mempunyai jalur yang mirip dengan Honda Supra lama, dan yang lain.

Honda grand sendiri merupakan motor yang diproduksi tahun 90 an. Tentunya ada banyak part yang tidak diproduksi kembali dan kalaupun ada yang orisinal tentu harga lumayan mahal. Dari berbagai komponen motor yang ada, umumnya yang kerap terjadi kerusakan pada elemen kiprok adalah di bagian kabel yang putus atau telah ringkih mana yang harus ditukar dengan kabel yang baru. Dengan kata lain jalur kiprok grand mengalami kerusakan.

Untuk proses perbaikannya tidak semua bisa. Hal ini dikarenakan setiap warna pada kabel mempunyai manfaat atau fungsi yang berbeda. Sebagai contoh seperti jalur ke spul atau jalur ke aki motor. Oleh karena itu dalam penempatan jalur kiprok Grand harus benar supaya kiprok dapat bekerja dengan maksimal.

Fungsi Kiprok

Kiprok motor adalah elemen kelistikan yang ada pada suatu motor, Kiprok mempunyai beberapa elemen dan semasing mempunyai peranan berlainan. Salah satunya elemen dari kiprok adalah Dioda, elemen dioada ialah satu elemen elektronika terdiri dari 2 kutub yang berperan menyearahkan arus kelistrikan. Elemen itu terdiri dan dua semikonduktor yang dipadukan dan masing masing dikasih doping (bahan tambahan) yang lain dan tambahan material konduktor untuk alirkan arus listrik.

Baca Juga  Cara Memeriksa Radiator : 8 Cara Dan Ulasannya

Peranan kiprok adalah selaku pemisah tegangan pengisian dari elemen spull, hingga arus listrik yang akan keluar masih konstan dan biasanya bertegangan 12 V. Disamping itu kiprok motor mempunyai peranan selaku penyearah arus listrik, hingga arus listrik yang dari spull adalah arus bolak balik (AC). Sedang untuk arus yang diperlukan pada suatu motor adalah DC (Direct Current), nah berikut kiprok mulai bekeja mana yang menyearahkan arus listrik dari spull.

Pengertian Jalur Kiprok Grand

Di dalam satu kiprok motor termasuk honda grand terdapat beberapa komponen elektronika. Di dalamnya terdapat elemen seperti Dioda, Resitor, IC, Transitor dan komponen elektronik yang lain. Sebagai komponen yang berperan sebagai penyambung dengan spul dan penyearah arus listrik maka apabila terjadi kerusakan pada kiprok dapat menyebabkan motor macet. Apabila hal ini terjadi maka perlu dilakukan pengecekan pada jalur kiprok motor.

Namun sebelum proses perbaikan maka perlu dikenali terlebih dahulu terkait jalur atau rangkaian kiprok honda grand. Hal ini dikarenakan pada setiap motor memiliki jalur kabel yang berbeda-beda. Untuk mempermudah biasanya pada jalur kiprok ditandai dengan kode warna dengan membuka manual repair book.

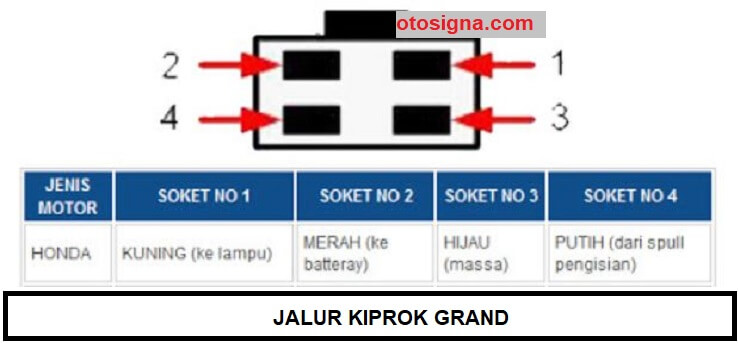

jalur kiprok grand

Jalur Kiprok Honda Grand

Jalur kiprok pada honda grand memiliki peranan yang sangat penting. Hal ini dikarenakan jarang orang mengetahui fungsi dari setiap kabel pada kiprok honda grand. Pada penjualan sparepart biasanya jalur kiprok ini sudah menjadi satu dengan kiproknya sehingga jarang ditemukan jalur yang dijual terpisah dengan kiprok.

Tentu saja apabila dilakukan penggantian satu set dengan kiprok memerlukan biaya yang cukup mahal. Oleh karena itu beberapa teknisi banyak yang mencoba menyiasati dengan menukar kabel lama yang baru. Untuk itu perlu diketahui fungsi atau jalur setiap kabel kiprok pada honda grand yaitu

Baca Juga  Cara Jumper Aki Mobil : 8 Cara Dan Ulasannya

1. Kabel Warna Merah

Kabel warna merah adalah jalur kabel positif dari aki dan umumnya melalui fuse atau sekring 10 amper dan seterusnya masuk di kiprok. Sedang untuk manfaatnya sendiri menyalurkan arus listrik pengisian dari spull dan dirubah tegangannya dan diteruskan ke aki oleh kiprok.

2.. Kabel Warna Hijau

Selain itu pada jalur kiprok grand terdapat kabel warna hijau yang berfungsi untuk kabel jalur warna hijau biasanya dari motor Honda adalah periode atau ground (Negative) dalam kata lain kabel warna hijau tidak menyalurkan arus listrik. Jika dilihat dan ketahuan menyalurkan arus listrik, bermakna berlangsung konsleting.

3. Kabel Warna Kuning

Selanjutnya jalur kiprok pada honda terdapat kabel warna kuning yang biasanya jalur kabel yang berasal dari spull untuk pencahayaan lampu khusus yang awalnya melalui kiprok dan langsung ke sakelar lampu. Saat lampu berpijar, untuk tegangan yang masuk di lampu umumnya 12 V sampai 14 V.

4. Kabel Warna Putih

Jalur kiprok grand yang terakhir yaitu terdapat kabel warna putih. Jalur kabel ini adalah penyalur arus pengisian dari spull yang masuk di kiprok, sedang arus pengisian yang masuk terbatasi seputar 14,5 V. Jika melewati angka 14,5 V, peluang yang berlangsung aki akan meledak sebab melewati kemampuan.

Diatas merupakan ulasan terkait jalur kiprok Grand dan motor dari Honda yang lain. Dalam pemakaian warna jalur kabel umumnya tiap produsen motor akan berlainan walau seringkali memakai warna yang serupa. Semoga dapat menambah wawasan pengetahuan.
